  » Proyectos (Secuenciador CQPIC)

.: Mi Secuenciador Favorito.

Se trata de un Secuenciador controlado con un PIC16f84. Si quieres conocer los detalles para la programación del micro ingresa en la sección de microcontroladores y apunta al tutorial de MPLAB, o bien ingresa por aquí, por supuesto que también allí se incluyen los 16 efectos del secuenciador para que puedas verlo y son algo así.

Como dije anteriormente... La verdad es que no es originalmente mío, de todos modos basta analizar como se manejan las entradas y las salidas del micro, para comprender como se lo debe programar.

Si ya viste los efectos, te darás cuenta de que se trata..., veamos, este secuenciador tiene 8 salidas 4 interruptores para seleccionar uno de los 16 efectos y una entrada para un timer (en este caso con un 555), es decir que del micro no nos quedó ningún terminal libre.

Entonces vamos por partes, El circuito del 555 debe disponer de un control de velocidad, por lo que le pondremos un potenciómetro, bueno, y si quieres más velocidad cambia el capacitor de 10 uf por uno de 1uf, la salida (el pin 3) la conectaremos al terminal RA4 del micro, observa el esquema.

Los interruptores serán conectados a los pines RA0, RA1, RA2, RA3 y un terminal común a +5V, cuando los interruptores están en off la señal que ingresa por estos pines es GND a través de una resistencia de 10k. Yo utilicé un array de resistencias y lo saqué de una placa de las antiguas PC's.

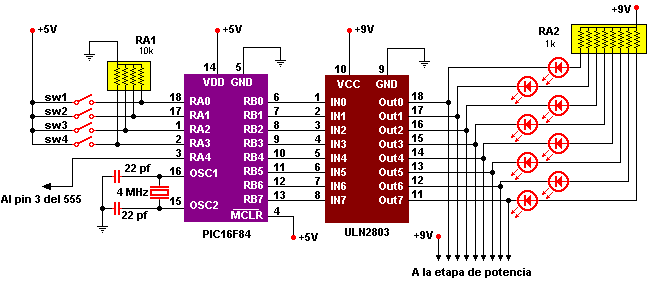

Por otro lado, RB0 a RB7 son las salidas, el tema es que sólo entregan 5V, así que lo levantaremos con un ULN2803 que es un Array de 8 transistores, solo hay que tener en cuenta que este integrado es de colector abierto, o sea que tiene las salidas invertidas, es decir que cuando el micro envíe un 1, el ULN enviará un cero, por lo tanto los LED's para monitorear las salidas deben ir con el ánodo al positivo de la fuente (con su debida resistencia por supuesto...!!!) y el cátodo al ULN, así

Ampliar

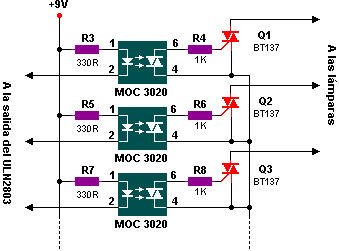

Desde la misma salida del ULN puedes conectar el circuito de potencia que bien puede ser con transistores o con opto triac's como en este caso, no olvides la inversión del ULN please...!!!, esta es la etapa de potencia que yo utilizo en este secuenciador, la resistencia que va al opto puede ser de 220R o 330R

Claro que sólo representé 3 de las etapas de potencia, faltarían las otras 5 pero son lo mismo, el MOC3020 es un opto triac, muy fácil de conseguir, el Triac de potencia es un BT137 en el PCB figura BT136, la disposición de pines es la misma, pero prefiero el BT137 que si mal no recuerdo es de 6 amperios, bien, la disposición de pines del MOC3020 sería la siguiente...

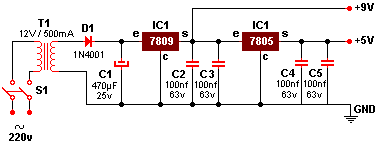

La fuente de alimentación es una muy sencilla con un solo diodo pero con 2 reguladores de tensión, un 7805 para el micro y un 7809 para el ULN2803, los LED's y la Etapa de Potencia, así no tendremos problemas en las salidas.

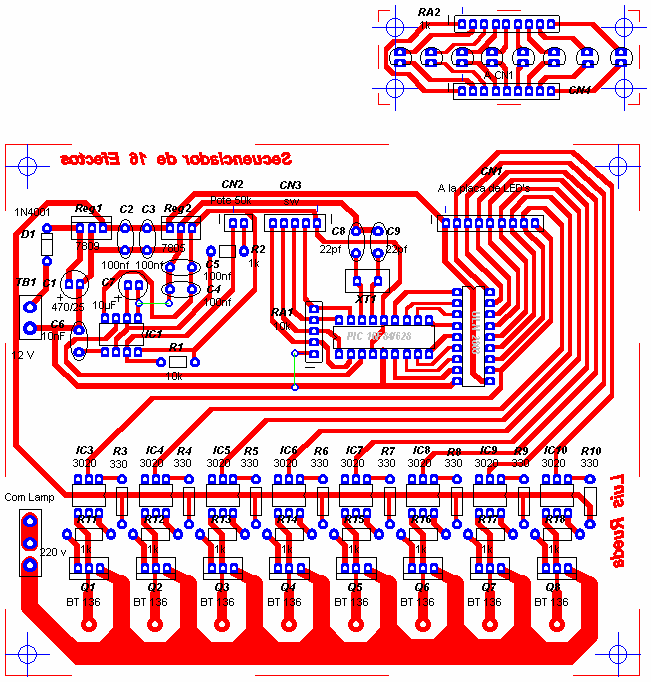

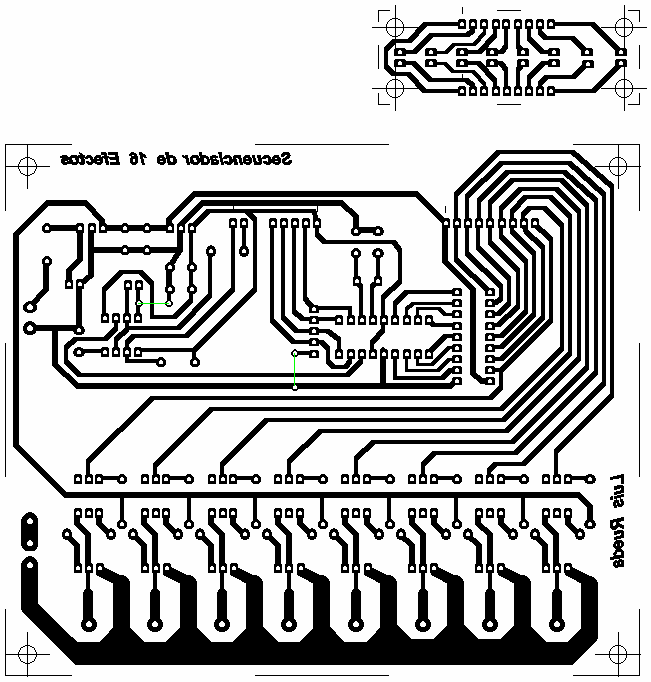

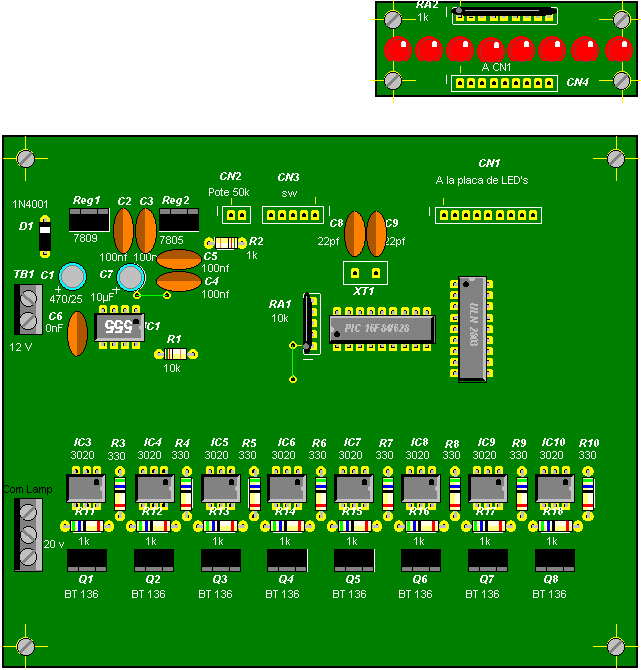

Y como no podía faltar aquí les dejo un par de imágenes del PCB que por supuesto no es en tamaño real, sólo son imágenes...



Por cierto también les dejo el proyecto completo y pueden descargarlo desde aquí...

Bajar Proyecto
Incluye...

cqp_pcb.pwz   el pcb en PCBWizard
cqp_sch.pwz   el esquema completo en PCBWizard
cqpic.asm        El código fuente para que hagas lo que quieras con el
cqpic.hex         El fichero .hex listo para grabar en el pic
cqpic.html       esta página
imagen            el directorio de imágenes
stile.css           La hoja de estilos
leame.txt         unas pocas palabras

Bien mis queridos amigos, eso es todo solo resta desearles suerte y que lo disfruten...

Saludos...
