.: Secuenciador de 5 Canales y 2 Efectos.

Consiste en la implementación de un Circuito Integrado CD4017, los datos de este integrado y sus múltiples aplicaciones se encuentran en la sección de ICdatos.

El funcionamiento es muy simple, el integrado CD4017 es un contador divisor por diez con posibilidades de detener la cuenta en un momento determinado y hacer que se reinicie nuevamente, o bien permitirle la cuenta completa, o que se detenga.

Pues eso es justamente lo que haremos, trabajar con estas dos primeras posibilidades...

Lo que necesitamos es un timer para la entrada de reloj de este integrado y con el 555 es suficiente, pero le agregaremos un potenciómetro para regular la velocidad de los pulsos de salida que entrega en el pin 3. Así...

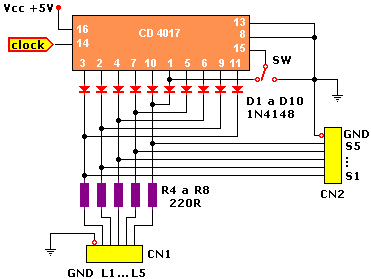

Ahora al CD4017...!!! El pin 13 habilita la cuenta si esta a 0 (GND o VSS) para que esta se reinicie al terminar un ciclo. Si está a 1 (VCC o VDD) realizará la cuenta sólo una vez, y allí quedará, como quiero que continúe la pondré a CERO.

Los pines 8 y 16 son la alimentación del integrado por lo que estarán a GND y VCC (5V) respectivamente.

El pin 14 es la entrada de Reloj, allí irá la salida del 555 (pin3).

Los pines 3, 2, 4, 7, 10, 1, 5, 6, 9 y 11 son las salidas, todas en ese orden.

El pin 15...!!! Bueno este será el que me seleccionará el efecto, veamos...

Si está unido al pin 1 la cuenta se realizará hasta 5 y volverá a comenzar (en realidad es hasta 6, pero solo veremos 5), así...

Si está a GND la cuenta será hasta 10, pero observa aquello de los diodos. Cuando cuente 6 se encenderá el 5to LED, cuando cuente 7 se encenderá el 4to, cuando cuente 8 el 3ro y así...

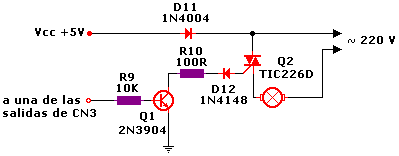

CN1 es el conector que va al monitor de LED's, CN2 es para la etapa de potencia que bien podría ser con transistores o con optoacopladores. El que yo tengo está hecho a transistores y no tuve problemas hasta ahora, el esquema es el que sigue...

Ten en cuenta que sólo representé una de las salidas, por lo que deberás repetirlo para las 4 restantes.

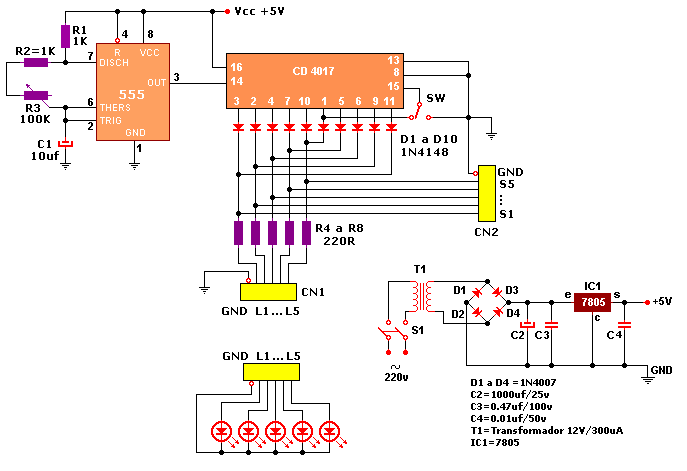

El esquema completo del circuito sería el siguiente...

Ampliar Imagen

Puedes descargar todo el proyecto en un sólo archivo si lo deseas, en el se incluyen ...

• cc52croc.cyt     La simulación del circuito para Crocodile Clips.
• cc52_pcb.pwz  El pcb (no incluye la etapa de potencia).
• cc52ef.htm       Esta página.
• cc52_sch.gif     El esquema eléctrico.
• stile1.css          La hoja de estilos.
• imagen              El directorio de imágenes.
• leame.txt          Comentarios.

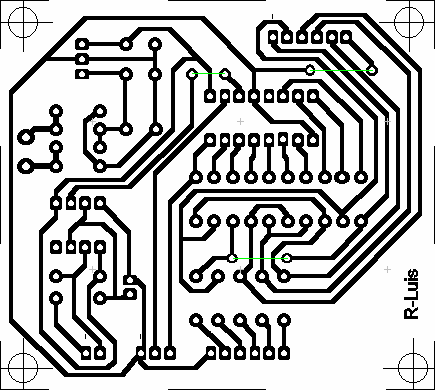

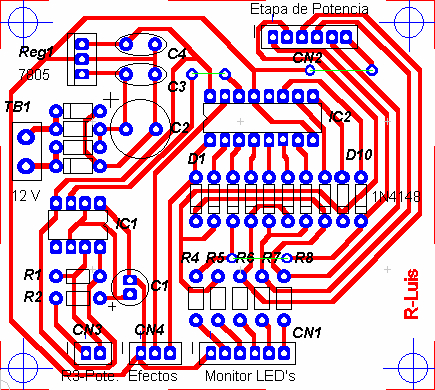

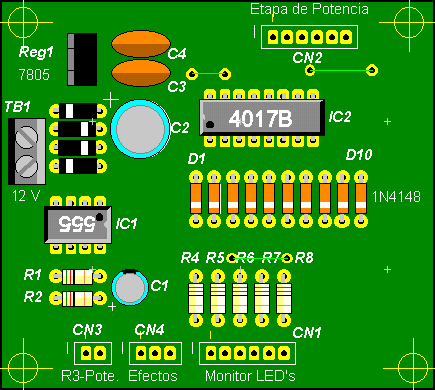

Sólo aclarar un par de cosas, el archivo .cyt requiere Crocodile Clips, si no lo tienes ve a la zona de descarga y averigua como conseguirlo. Con PCB Wizard podrías imprimir directamente el pcb (ni que decir, en la zona de descarga...!!!). Para quienes no lo tengan pueden utilizar su programa favorito, de todos modos aquí dejo tres tomas de pantalla del pcb.
