.: Descripción
Se trata de un contador/divisor o decorificador con 10 salidas. Estructuralmente está formado por un contador Johnson de 5 etapas que puede dividir o contar por cualquier valor entre 2 y 9, con recursos para continuar o detenerse al final del ciclo.

.: El Diagrama de funciones:
Para comprender mejor su funcionamiento lo haremos utilizando el diagrama de funciones.
Con las entradas "Habil. Reloj" y "Reset" a tierra, el contador avanza una etapa a cada transición positiva de la señal de entrada (Reloj).
Partiendo entonces de la situación inicial en que "S0" se encuentra a nivel alto y todas las demás a nivel bajo. Con la llegada del primer pulso de entrada tenemos la primera transición. "S0" pasa a nivel bajo y "S1" a nivel alto, todas las demás permanecen en cero.
Con el segundo pulso, "S1" pasa a nivel bajo y "S2" a nivel alto, y así sucesivamente hasta la última.
.: Los otros terminales:
"Habil. Reloj" si está a tierra, hará que se inicie un nuevo ciclo. si está a VDD se consigue solo un ciclo de funcionamiento.

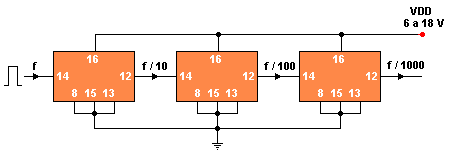

"Carry-Out" Este terminal proporciona un ciclo completo a cada 10 pulsos de entrada, pudiendo usarse para excitar otro 4017 para división sucesiva de frecuencia o recuento por un número superior a 10
"Reset" Si se le aplica un nivel alto, lleva ese nivel al terminal "S0", volviendo a iniciar el recuento. Eso significa que si conectamos este terminal a cualquier salida, cuando ésta se lleve a nivel alto se iniciará un nuevo ciclo. Es decir que si conectamos "S4" a la entrada "Reset" tendremos un recuento sólo hasta 4.
.: Circuitos de prueba:
Las salidas de este integrado proporcionan corrientes lo suficientemente intensas como para excitar LED's y en aplicaciones de mayor potencia, transistores comunes.
Los leds pueden conectarse de dos maneras:
- En modo positivo : Solo el LED que tiene el nivel alto permanece encendido.
- En modo negativo: Solo el LED que tiene el nivel alto permanece apagado.

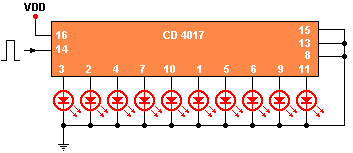

también puedes realizar una secuencia completa con todas las salidas, algo así como lo que se ve en la siguiente imagen
