  » IC-Datos » Circuito Integrado CD4511

.: Presentación

Se trata de un excitador/decodificador/cerrojo BCD a 7 Segmentos.

El circuito provee las funciones de un cerrojo (latch) de almacenamiento de 4 bit, un decodificador BCD 8421 a 7 segmentos, y gran capacidad de excitación de salida.

Las entradas de prueba (LT), borrado (BI) y habilitación de Cerrojo (LE), se usan para probar el visualizador, para apagar o modular por pulsos el visualiador, y para almacenar un código BCD, respectivamente. Se puede usar con indicadores o Diodos LED

Entradas Salidas
 LE   BI   LT   D C B A   a b c d e f g  Visualiz.
X
X
0
0
0
0
0
0
0
0
0
0

0
0
0
0
0
0
1
X
0
1
1
1
1
1
1
1
1
1
1

1
1
1
1
1
1
1
0
1
1
1
1
1
1
1
1
1
1
1

1
1
1
1
1
1
1
X X X X
X X X X
0 0 0 0
0 0 0 1
0 0 1 0
0 0 1 1
0 1 0 0
0 1 0 1
0 1 1 0
0 1 1 1
1 0 0 0
1 0 0 1

1 0 1 0
1 0 1 1
1 1 0 0
1 1 0 1
1 1 1 0
1 1 1 1
X X X X
1 1 1 1 1 1 1
0 0 0 0 0 0 0
1 1 1 1 1 1 0
0 1 1 0 0 0 0
1 1 0 1 1 0 1
1 1 1 1 0 0 1
0 1 1 0 0 1 1
1 0 1 1 0 1 1
0 0 1 1 1 1 1
1 1 1 0 0 0 0
1 1 1 1 1 1 1
1 1 1 0 0 1 1

0 0 0 0 0 0 0
0 0 0 0 0 0 0
0 0 0 0 0 0 0
0 0 0 0 0 0 0
0 0 0 0 0 0 0
0 0 0 0 0 0 0
*
8

0
1
2
3
4
5
6
7
8
9








Nota:

X = Sin Importancia
* = Depende del código BCD aplicado durante la transición de 0 a 1 de LE

La segunda línea borra la salida, sin importar lo que hay en las entradas, el display se mantendrá apagado, esto es por culpa de BI=0 y LT=1.

Aquello que ves en azul, es el código para mostrar los respectivos valores en el display, los 6 siguientes son ignoradodos.

El último depende del valor en que se encontraban las entradas en el momento de pasar de 0 a 1 en el pin LE.

Aquí tienes una imagen de lo que verías en el Display para cada valor de salida del integrado.

También la disposición de los segmentos y su identificación, nota que aquí no figura el punto en el segmento, será que quien lo fabricó se olvidó del puntito...???

Estas son otras características con las que cuenta este integrado:

  • Baja disipación de potencia del circuito lógico
  • Salidas que suministran alta corriente (hasta 25 mA)
  • Almacenamiento de código en cerrojo
  • Entrada de borrado
  • Borrado del indicador en todas las condiciones ilegales de entrada
  • Facilidad de tiempo compartido (multiplexado)
  • Equivalente al Motorola MC14511

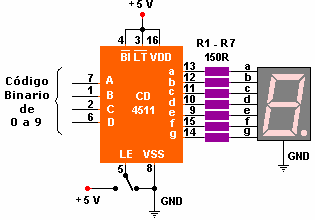

Para hacer pruebas con este integrado, puedes guiarte con el siguiente circuito...

Esto en caso de que el Display sea de Cátodo Común, de lo contrario necesitarás inversores, puesto que el código será totalmente distino, para ello, simplemente invirtiendo el valor de la salida, solucionas el problema.

En este circuito también tienes la posibilidad de probar que es lo que ocurre con el pin LE, si lo dejas como está en la imagen, trabajará normalmente, si lo cambias, se habilitará el cerrojo y retendrá el último valor ingresado, pero, deberías probarlo, y así comprenderás que es eso del cerrojo, ya que no es el único integrado que lo tiene, hay muchos más.

Creo que son datos suficientes para comprender como puedes implementarlos en tus proyectos.
