.: Ensamblando el Código

Seguramente debes haber cerrado MPLAB, así que vamos nuevamente por él y comencemos...

Cuando lo inicies verás un cuadro de diálogo que dice algo así Open CQPIC.PJT? seleccionas yes y ya estamos adentro, bueno, si por las dudas aparece otro malicioso mensaje diciendo "No hex file has been built for this project" según mi inglés... "No existe un archivo hex para este proyecto" pues le das a Aceptar y que sea lo que Dios quiera..., bueno por suerte apareció nuestra hoja en blanco, ahora sí...

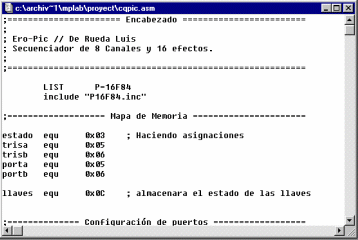

Mira no voy a ponerte a escribir todo el código, así que te lo bajas de aquí, lo copias y lo pegas, una vez hecho esto lo tendrás así...

Bien, ya que lo tienes listo, lo guardas, Save, te diriges al menú Project --> Build All o presionas Ctrl+F10 da lo mismo, y nuestro código comenzará a ensamblarse y una vez finalizado tendrás algo como esto...

Diablos...!!!, como odio estos mensajitos, :oP

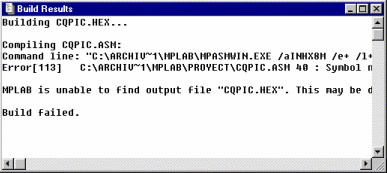

la verdad es que lo vamos a aprovechar para aprender algo más, luego de ese odioso mensaje de Error nos queda la ventana de resultado Build Results, pobre...!!!, mira como quedó

Esta ventana nos da los detalles de la metida de pata, y si sigues el mensaje verás que dice algo así...

Error[113] C:\ARCHIV~1\MPLAB\PROYECT\CQPIC.ASM 40 : Symbol not previously defined (LLAVES)

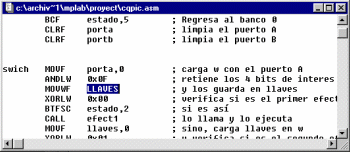

Es decir, el error está en la línea 40 en donde el símbolo (LLAVES) no está definido. Cómo es posible...??? si yo definí llaves al iniciar todo el código...!!! AHHHHHHHH...!!!, lo que pasa es que lo definí en minúsculas, no en mayúsculas, Pues vamos a arreglarlo, no necesitas ir a buscar esa línea, sólo haz doble click sobre el error y automáticamente te llevará a él, y aquí está...

Bien, la cambiamos, guardamos el proyecto, cerramos la ventana Build Results y ensamblamos de nuevo, allá vamos...

Ahora siii...

Apareció lo que estábamos esperando...

Build completed successfully.

El resultado fue satisfactorio, ahora sigamos, ya que todo está bárbaro, comienza lo más interesante de MPLAB...

Simularemos que tenemos el 555, que están conectados los 4 interruptores, y los 8 LED's de las salidas del PIC.

Me acompañas...???
