.: Introducción

Bienvenido a esta sección, como ves... aquí estamos nuevamente, y esta vez decididos a liarnos un poquito más, y como lo prometido es deuda, volví para presentarles "El Entorno Integrado de Desarrollo" MPLAB, la mejor herramienta para desarrollar proyectos con PIC's, bue... según yo...!!!

El tema es, ya tienes MPLAB...???. Si no es así pues bye, que esto no te servirá de nada, y si quieres continuar, ingresa aquí, lo descargas lo instalas y ya...!!!

Por cierto, actualmente en Microchip se encuentra disponible la versión 7, y este tutorial apunta a la versión 5.70.40, versión que todavía se encuentra para descarga.

No es que sea conservador pero para la utilidad que le vamos a dar es suficiente, a demás es más liviano que la versión 7

.: Instalación y Configuración

Alguien dijo por ahí que cuando lo instales, le saques los tildes a todo lo referente a PICMASTER, PROMATE, MPLAB-ICE, MPLAB-ICD, ICEPIC, dado que se refieren a herramientas hard de microchip, y que nosotros no tenemos, pero bueno, yo me enteré tarde :oP

Algunas de las cosas más importantes serían:

- Archivos MPLAB IDE
- Archivos MPASM/MPLINK/MPLIB
- Archivos de Protección del Simulador
- MPLAB-SIM

y por supuesto, los Archivos de Ayuda. Luego seleccionas los componentes de lenguaje Microchip que debes instalar (Todos por defecto), bien termines la instalación, lo ejecutas y veras el IDE de MPLAB.

Por las dudas surja algún cuadro de diálogo diciéndote algo de un proyecto, que si quieres crear uno o que no existe ninguno o bueno algo así, pues le das a no y continúas, y no te preocupes demasiado que luego hablaremos de ese tema, por ahora haremos una inspección de nuestro entorno de trabajo luego entramos en materia...

Ahora lo vamos a preparar para nuestra ardua tarea de programar y simular nuestros proyectos según el Micro del que disponemos, es decir, mi querido y bien amado 16F84...

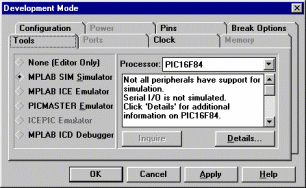

Te diriges al menú Options --> Development Mode... y verás un cuadro de diálogo algo así...

En la pestaña Tools seleccionas el procesador PIC16F84 y del otro lado el modo en que lo vas a utilizar MPLAB-SIM Simulador eso te permitirá programar, depurar, simular, etc., el resto lo dejas como está, finalmente le das a Ok y verás en la barra de estado los cambios que hiciste...

Hasta aquí estamos listos para comenzar a trabajar, así es que daremos inicio a este tutorial...
