.: Motores Unipolares.

Estos motores comparado a los anteriores tienen sus ventajas, a pesar de tener mas de 4 cables son más fáciles de controlar, esto se debe a que tienen un terminal común a ambas bobinas. Una forma de identificar cada uno de los cables es analizar la forma de conexión interna de estos motores.

En la imagen los dos bobinados del motor se encuentran separados, pero ambos tienen un terminal central el cual lo llamaremos común (Com1, Com2) jeje, esto parece de puertos...   :o))

Bueno, en fin, la cuestión es que este motor tiene 6 cables, y ahora vamos a ponerle nombre a cada uno de ellos. Con el multímetro en modo ohmetro comenzamos a medir resistencias por todos los cables y para mayor sorpresa solo se obtienen tres valores distintos y que se repiten varias veces...

• No marca nada
• 47 ohm
• 100 ohm

Eso me dio a mi, pero analicémoslo un poco...

100 Ohm es el mayor valor por lo tanto corresponde a los extremos de las bobinas, es decir A-B o bien C-D.

47 Ohm es aproximadamente la mitad de 100, por tanto esa debe ser la resistencia entre el terminal común y ambos extremos de una bobina, por ejemplo entre A-Com1 o B-Com1, o bien en la otra bobina, C-Com2 o D-Com2.

Lo que queda pendiente es cuando no marca nada, y bueno es que en ese momento se midieron los cables de bobinas distintas.

Ahora suponte que unes los terminales Com1 y Com2, entonces te quedas con un motor de 5 cables.

Aquí la resistencia entre cualquier terminal y el común es la misma y aproximadamente la mitad de la resistencia entre los extremos de las bobinas.

Eso fue para identificar el cable común, ahora vamos por los otros...

Como unimos los cables comunes de cada bobina los cuatro cables restantes serán A, B, C y D, y esto ya es a lo guapo, conecta el terminal común al positivo de la fuente de alimentación, toma uno de los 4 cables que te quedaron, lo bautizas como A y lo mandas a GND y no lo sacas de ahí hasta que te lo diga, el motor quedará enclavado en una sola posición, ahora abre los ojos bien grandes y sostén otro de los tres que te quedaron, presta mucha atención en esta oportunidad ya que cuando lo conectes a GND el motor dará un primer paso y luego ya le estaremos enseñando a caminar jaja...!!!

Aquí pueden ocurrir 3 cosas

• Que el motor gire a derecha, lo bautizas como B
• Que gire a izquierda, lo nombras D
• Si no pasa nada es C

Si este último cable era B entonces lo desconectas y manteniendo A Conectado buscas D, es decir que gire a izquierda y bueno, C es el que quedó libre. ahora si ya estamos listos para comenzar.

Lo que necesitamos ahora es un circuito para manejar este motor, y lo vamos a hacer fácil, mira, te consigues un ULN2003 o un ULN2803, que creo es 4 ó 5 veces más económico que el L293B, y es algo así...

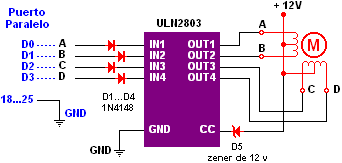

Se trata de un array de transistores Dárlington capaz de manejar hasta 500mA en sus salidas, sólo debes tener en cuenta que las salidas están invertidas respecto de las entradas, observa el diagrama interno de una de ellas, se puede apreciar que son de colector abierto. Bien, ahora montemos el siguiente circuito...

Y sí..., lo pondremos a funcionar con el puerto paralelo, no es que sea miedoso, pero por si las moscas, le puse 4 diodos 1N4148, y a demás un diodo zener de 12v para proteger al integrado, este circuito lo puedes montar en una placa de pruebas, que creo está demás decirlo.

Nos queda saber como será la secuencia para poner en marcha estos motores.

Antes de comenzar a explicarlo observa un momento el esquema del circuito y podrás darte cuenta, que los bobinados del motor requieren un pulso de señal negativa para ser activados, como el ULN tiene sus salidas invertidas, cada vez que envíes un "1" por el pin IN_n se transformará en "0" a la salida, es decir en el pin OUt_n correspondiente.

Bien, ahora sí pasemos a lo que sigue...
