.: Motores PaP o Motores Paso a Paso.

A diferencia de los Motores-CC, que giran a lo loco cuando son conectados a la fuente de alimentación, los Motores-PaP solamente giran un ángulo determinado, los primeros sólo disponen de dos terminales de conexión, mientras los otros pueden tener 4, 5 o 6, según el tipo de motor que se trate, por otro lado los motores de corriente continua no pueden quedar enclavados en una sola posición, mientras los motores paso a paso sí.

Esas son sólo algunas de las diferencias entre ambos tipos de motores, el primer contacto que tuve con uno de estos fue cuando desarmé una disquetera de esas antiguas de 5 1/4, y la pregunta era "como ponerlo en funcionamiento...???" hasta que encontré muy buena información al respecto, y aquí vamos...

Los motores paso a paso son comúnmente utilizados en situaciones en que se requiere un cierto grado de precisión, por ejemplo en las disqueteras anteriormente mencionada puedes encontrarlo unido al cabezal haciéndolo avanzar, retroceder o posicionarse en una determinada región de datos alojadas en el disquete.

El ángulo de giro de estos motores es muy variado pasando desde los 90º hasta los 1.8º e incluso 0.72º, cada ángulo de giro, (también llamado paso) se efectúa enviando un pulso en uno de sus terminales, es decir que por ejemplo en motores que tienen 90º de giro por paso, se requiere 4 pulsos para dar una vuelta completa, mientras que en los de 1,8º necesitas 200 pulsos, y en los otros necesitas 500.

El que tengo aquí a mano tiene un ángulo de giro de 3,6º es decir que necesita 100 pulsos para dar una vuelta completa, esto puede variar según la forma de control que quieras utilizar.

Los Motores-PaP suelen ser clasificado en dos tipos, según su diseño y fabricación pueden ser Bipolares o Unipolares, aquí tienes un par de imágenes que lo diferencian el uno del otro...

Espero que hayas notado la diferencia, bueno, es que mientras los Unipolares disponen de dos bobinas independientes los Bipolares parecieran tener 4 debido al terminal central que es el común de cada par de bobinas, pues a eso se debe aquello de los 6 cables y que si unes los terminales Com1 y Com2 tienes un terminal común y 4 terminales de control (es decir 5 cables). Bien, ahora veamos como controlar estos motores...

.: Motores Bipolares.

Si tienes la suerte de toparte con uno de estos,(el que tengo yo lo saqué de un disco duro,  :op) deberás identificar los cables 1a, 1b, 2a y 2b, lo cual es muy sencillo, ya que si utilizas un tester puedes medir la resistencia entre cada par de terminales, ya que los extremos 1a y 1b deben tener la misma resistencia que los extremos 2a y 2b, ahora si mides la resistencia en forma cruzada no te marcará nada ya que corresponden a bobinas distintas.

Bien, pasemos ahora a lo más interesante que es controlar estos motores bipolares.

El tema es que para hacerlo debes invertir las polaridades de los terminales de las bobinas 1 y 2 en una determinada secuencia para lograr un giro a derecha, y en secuencia opuesta para que gire a izquierda, la secuencia sería la que se muestra en esta tabla...



Recuerda que 1a y 1b corresponden a un misma bobina, mientras 2a y 2b corresponden a la otra...

Esto de invertir polaridades ya lo vimos anteriormente, lo que necesitamos ahora es la interfaz para controlar estos motores, ya que en la mayoría de los casos se hace a través de un microcontrolador, o por medio de la PC y como estos entregan muy poca corriente nos la tenemos que arreglar.

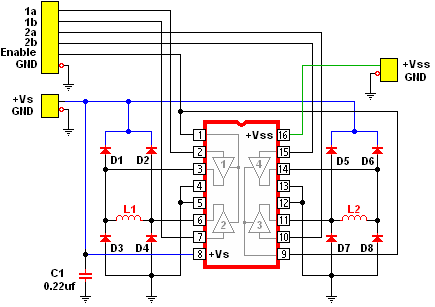

Una de las mejores opciones para controlar estos motores es hacer uso del Driver L293B que ya lo mencionamos anteriormente, el circuito en cuestión sería el siguiente...

En el esquema L1 y L2 son las bobinas del motor, los diodos D1 a D8 son para proteger al integrado de las sobre tensiones generadas por dichas bobinas, las líneas marcadas en azul corresponden a la tensión de alimentación de los motores, mientras la marcada en verde a los niveles TTL de control del integrado, los terminales 1 y 9 se unieron para hacer un solo terminal de habilitación, y finalmente 1a, 1b, 2a y 2b son las entradas de control para la secuencia de las bobinas del motor, este circuito puede servir de base para muchos proyectos, ya sea controlado por PC o por microcontrolador.

De ahora en más todo se reduce a seleccionar un lenguaje de programación y empezar a codificar las secuencias según la tabla anterior.
