.: Recibiendo Datos por el Puerto Paralelo...

Ahora si ya estamos en condiciones de continuar...

Para recibir datos en nuestro ordenador por el puerto paralelo utilizaremos su registro de estado, recuerda que solo dispones de 5 bits (7, 6, 5, 4 y 3) y que el bit 7 funciona en modo invertido.

El circuito que construiremos será uno de los mas sencillos, solo habrá que tener en cuenta que un bit puede tener dos estados posibles, ya sea 0 (0 voltios) o 1 (5 voltios) no podemos dejarlo librado al azar, razón por la cual, si no se envía señal alguna, éste deberá estar unido a masa, de acuerdo...?

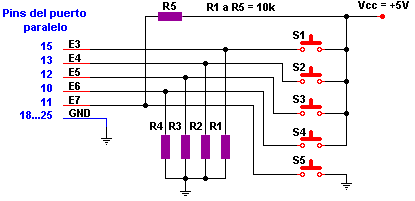

El esquema eléctrico es el siguiente;

Observa que para el bit 7 la conexión es invertida si lo pones a 0 el programa lo leerá como un 1, si no presionas el pulsador se leerá como 0 lógico.

Con respecto al programa, para no liar en lenguajes de programación hice uno que nos verifica el estado del puerto, puedes bajarlo si lo deseas, eso sí...!!! "no es eeeeel programa", pero que va, sirve para estudiarlo, jejejejeje

Luego podrás hacer uno mucho más interesante que éste, eso espero...!!!
