.: Conectores del Puerto Paralelo (DB25).

En verdad se merecía toda una sección aparte a la cual le brindaremos una atención especial e iremos ampliándola cada vez más, ya que sus prestaciones son muchísimas, y es bueno que lo conozcas, te sorprenderás de las cosas que se pueden hacer...

Si estas leyendo este tutorial es por que tienes una PC en estos momentos y seguramente una impresora o un Scanner conectados a ella. Bien, la ficha en la cual están conectados estos dispositivos es conocida como puerto paralelo. Si la desconectas veras que tiene 25 contactos (pines de ahora en más), su nombre es Conector DB25.

Aquí tienes una imagen de los conectores

Cada pin de los conectores tiene un número asignado por lo cual es muy importante que al armar tus propios cables los identifiques correctamente o sufrirás unos terribles dolores de cabeza...!!!

Este puerto dispone de tres registros de 8 bit cada uno (un byte).

Que no sabes lo que es un bit o un byte...?, de acuerdo, ingresa aquí te sacas las dudas y regresas...

Sigamos con lo nuestro... cada uno de estos registros se denominan puertos o PORT., y cada uno de sus bits, representa un pin determinado del puerto. Los pin's que van del 18 al 25 (ambos inclusive): Son para masa, y sirven para conectar las descargas de los circuitos.

Veamos ahora los tres registros

Puerto de datos (Pin 2 al 9): Es el PORT 888 y es de solo escritura, por este registro enviaremos los datos al exterior de la pc, cuidado...!!!, no envíes señales eléctricas al ordenador por estos pines.

Puerto de estado (Pin 15, 13, 12, 10 y 11): Es el PORT 889 y es de solo lectura, por aquí enviaremos señales eléctricas al ordenador, de este registro solo se utilizan los cinco bits de más peso, que son el bit 7, 6, 5, 4 y 3 teniendo en cuenta que el bit 7 funciona en modo invertido.

Puerto de control (Pin 1, 14, 16 y 17): Es el correspondiente al PORT 890, y es de lectura/escritura, es decir, podremos enviar o recibir señales eléctricas, según nuestras necesidades. De los 8 bits de este registro solo se utilizan los cuatro de menor peso o sea el 0, 1, 2 y 3, con un pequeño detalle, los bits 0, 1, y 3 están invertidos.

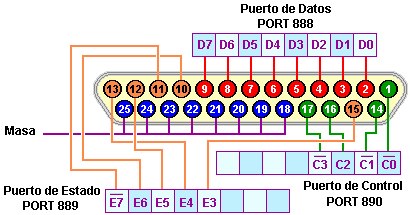

En esta imagen puedes ver los tres registros, sus bits y los pines asignados a cada uno de ellos. La imagen corresponde a un conector DB-25 (Hembra).

Algo más... La tensión de trabajo del puerto es de 5 voltios, por lo que necesitamos una fuente estabilizada o regulada de tensión, esto es importante tenerlo en cuenta, ya que estaremos enviando señales al puerto. Por otro lado, si bien puedes utilizar la PC para enviar señales al exterior sin necesitad de una fuente externa, es recomendable utilizarla y así no exiges demasiado al puerto y te evitas problemas.

Ahora bien, si activas un bit de salida por el puerto, este permanecerá así hasta que lo cambies, es decir que estarás enviando 5V de forma continua hasta que lo pongas a 0.

Pero bueno.. eso es programación, y lo veremos a su debido momento, por lo pronto deberemos armarnos de unos circuitos para verificar el funcionamiento del puerto. Aclarado esto pasemos a su construcción...
