.: CNC - La Máquina Terminada

Bueno, Primero lo primero, una foto de mis Pequeños, el Grupo de trabajo, y los Expositores en la "Feria Nacional de Ciencias y Tecnología"...

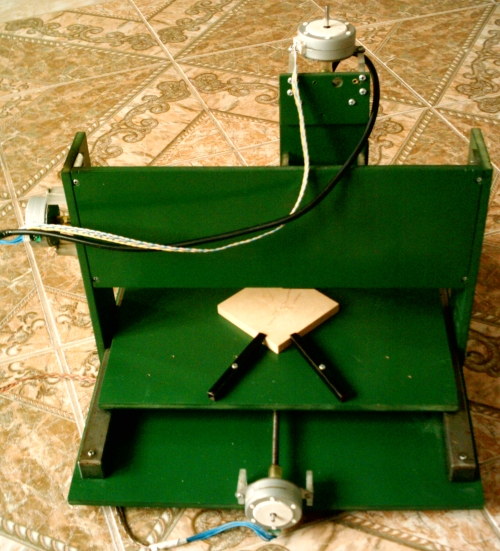

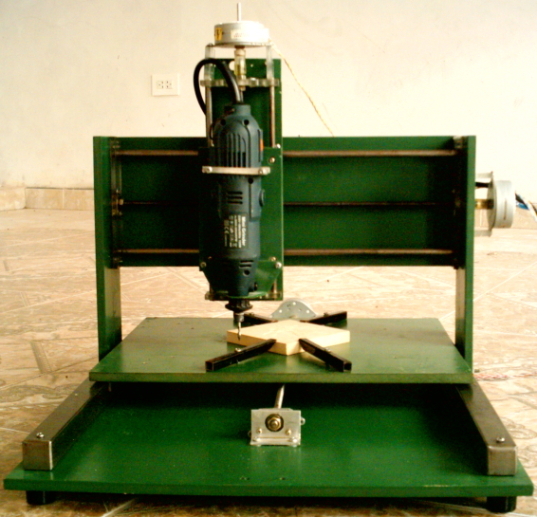

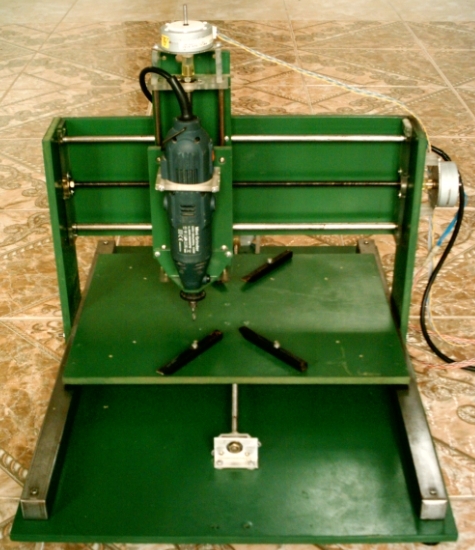

Lo que viene ahora, son un par de imágenes de nuestra Máquina CNC..., así es como está hoy

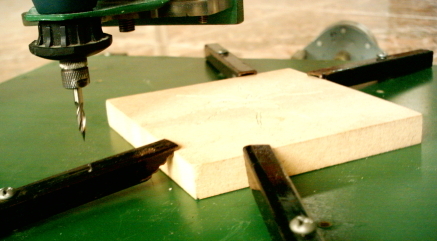

y estos son los detalles de algunas secciones, para que las veas con más claridad...





Y aquí, algunas muestras de lo que se puede hacer, para ampliarlas haz click en la imagen, debajo de cada una de ellas se encuentran los archivos con extensión cnc listos para visualizar y grabar, la primera, es un zip con el archivo dwg que lo puedes abrir con AutoCAD, más el cnc listo para grabar...

Ampliar Ampliar Ampliar Ampliar Ampliar

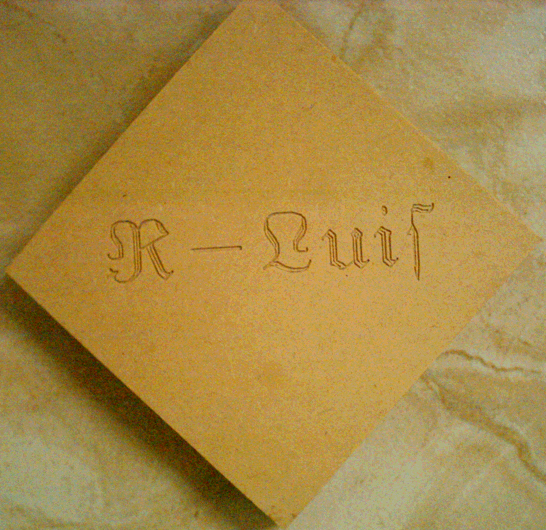

r-luis.dwg +
plt + cnc

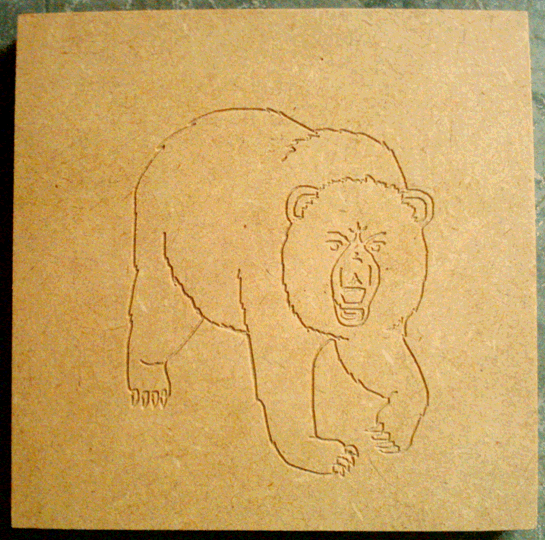

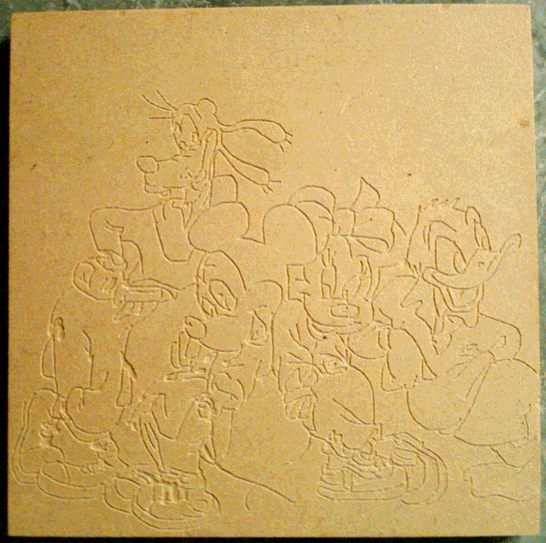

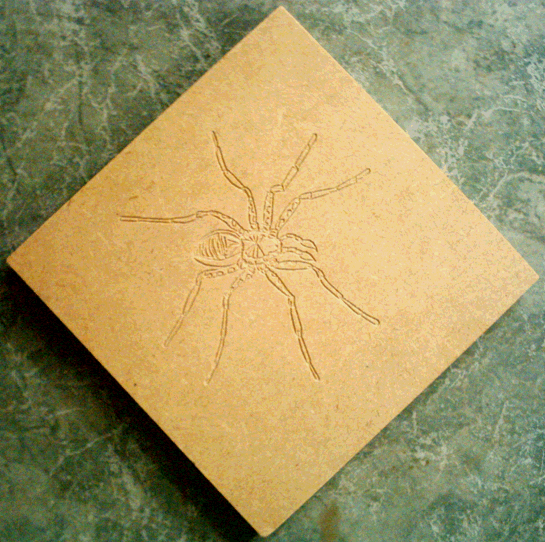

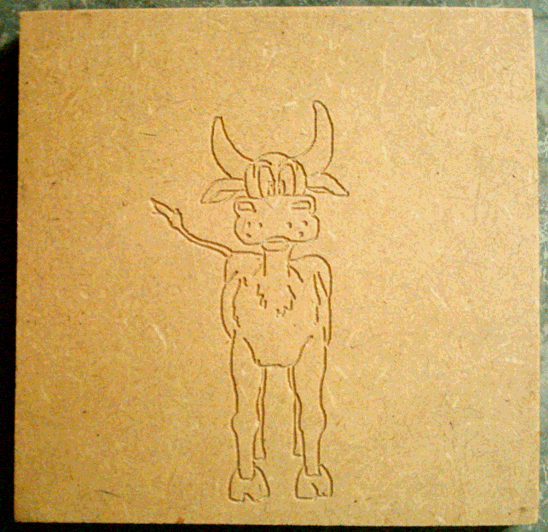

araña.cnc toro.cnc disney.cnc oso.cnc

Estos grabados, están hechos en madera de fibra de 10x10 cm, y como ves, la calidad de la imagen es bastante buena.

Ahora bien, los archivos que están para descarga, tal como dije anteriormente, les puse la extensión cnc para no confundirlos con los originales, pero son simples plt modificados y optimizados, que si leíste toda esta sección sabrás que se quitaron todos aquellos códigos innecesarios para esta máquina.

Si quieres ver trabajar esta máquina, aquí te dejo un video...

Bueno, llegamos al final de toda esta sección, pero por supuesto, no sin antes dejarles todo listo para descarga, los programas que quedaron y que están siendo utilizados sin problemas por ahora

Como siempre digo, seguro y pueden apostar que serán modificados, no se si muy pronto, pero cuando eso ocurra se los haré saber...

Programas para descarga:

Bajar Programa y Fuente
.: Decode :.

Puedes hacer el dibujo que quieras en AutoCAD, imprimirlo a un plt, luego abrirlo con este programa y guardarlo con extensión cnc. Recuerda que debes tener instalado el driver para el trazador virtual de Hewlett-Packard, el 7475A, si no lo tienes ya lo sabes, bájalo desde aquí
Bajar Programa y Fuente
.: VisorDeCNC :.

Una vez tienes el cnc puedes hacer una vista previa con este programa, y no te preocupes por el puerto que aquí no se envían señales de salida, es un visor simplemente.
Bajar Programa y Fuente
.: CNC Motor :.

Cuando ya estés preparado para hacer el grabado, y necesites ubicar la herramienta en una posición específica de la mesa de trabajo, puedes usar este programa, incluso es bueno para calibrar la altura de la herramienta y definir la profundidad de grabado.
Bajar Programa y Fuente
.: GraficadoraCNC :.

Y si todo está listo, entonces puedes comenzar a divertirte haciendo grabados, y sentirte satisfecho de haber logrado lo que muchos creen imposible o demasiado difícil de hacer.
Bajar Programa y Fuente
.: DecoDrill :.

Esto es un obsequio y desafío a la vez, el programa te permitirá hacer perforaciones en las coordenadas indicadas en un archivo *.drl de esos que se exportan con PCBWizard, Prueba...!!!, estudia el código, y haz lo que quieras con él, por cierto, ahí va un drl de ejemplo...

Por si fuera poco, te dejo unos cuantos archivos *.cnc listos para abrir con el visor e incluso para que pruebes hacer grabados con ellos, que más se puede pedir, aquí los tienes...

Dibujos.zip

Estos archivos fueron bajados de la web de luberth, y en la misma web encontrarán muchos más, yo sólo dejé aquí unos cuantos.

Bueno, llegó el momento de la despedida, aquí queda, apuesto que más adelante habrán muchas modificaciones, puesto que ya están previstas, y las tengo en constante revisión.

Lo de siempre... No te limites a lo que viste en este sitio, busca más, siempre habrá alguien que te pueda mostrar otras opciones, y así mejorarás este proyecto.



R-Luis...
