  » Microcontroladores » Tutorial Básico (3 de 10)

.: Estructura interna del Microcontrolador

Uffff...!!!, Ya se...!!!, tranquilo que ya comenzaremos con lo que estas esperando, antes debemos saber donde alojar nuestro programa, como se va a ejecutar, y como configurar sus puertos.

.: Arquitectura interna del PIC:

Hay dos arquitecturas conocidas; la clásica de von Neumann, y la arquitectura Harvard, veamos como son...

Arquitectura Von Neumann Dispone de una sola memoria principal donde se almacenan datos e instrucciones de forma indistinta. A dicha memoria se accede a través de un sistema de buses único (direcciones, datos y control).

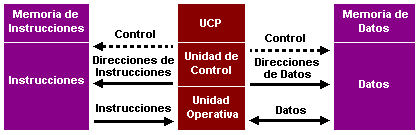

Arquitectura Harvard Dispone de dos memorias independientes, una que contiene sólo instrucciones, y otra que contiene sólo datos. Ambas disponen de sus respectivos sistemas de buses de acceso y es posible realizar operaciones de acceso (lectura o escritura) simultáneamente en ambas memorias, ésta es la estructura para los PIC's.

Ahora vamos por partes, o creo que me voy a perder... :oP

.: El procesador o UCP

Es el elemento más importante del microcontrolador. Se encarga de direccionar la memoria de instrucciones, recibir el código OP de la instrucción en curso, decodificarlo y ejecutarlo, también realiza la búsqueda de los operandos y almacena el resultado.

.: Memoria de programa

Esta vendría a ser la memoria de instrucciones, aquí es donde almacenaremos nuestro programa o código que el micro debe ejecutar. No hay posibilidad de utilizar memorias externas de ampliación. Son 5 los tipos de memoria. pero sólo describiré dos:

  • Memorias EEPROM. (Electrical Erasable Programmable Read Only Memory - Memoria de sólo lectura Programable y borrable eléctricamente) Común en el PIC 16C84. Ésta tarea se hace a través de un circuito grabador y bajo el control de un PC. El número de veces que puede grabarse y borrarse una memoria EEPROM es finito aproximadamente 1000 veces, no es acaso suficiente...?. Este tipo de memoria es relativamente lenta.
  • Memorias FLASH. Disponible en el PIC16F84. Posee las mismas características que la EEPROM, pero ésta tiene menor consumo de energía y mayor capacidad de almacenamiento, por ello está sustituyendo a la memoria EEPROM.

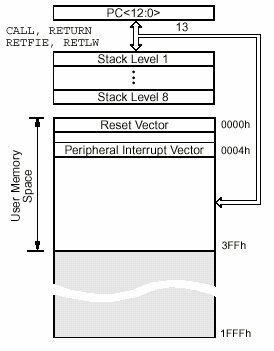

La memoria de programa se divide en páginas de 2,048 posiciones. El PIC16F84A sólo tiene implementadas 1K posiciones es decir de 0000h a 03FFh y el resto no está implementado. (es aquello que se ve en gris)

Cuando ocurre un Reset, el contador de programa (PC) apunta a la dirección 0000h, y el micro se inicia nuevamente. Por esta razón , en la primera dirección del programa se debe escribir todo lo relacionado con la iniciación del mismo (por ejemplo, la configuración de los puertos...).

Ahora, si ocurre una interrupción el contador de programa (PC) apunta a la dirección 0004h, entonces ahí escribiremos la programación necesaria para atender dicha interrupción.

Algo que se debe tener en cuenta es la pila o Stack, que consta de 8 posiciones (o niveles), esto es como una pila de 8 platos el último en poner es el primero en sacar, si seguimos con este ejemplo, cada plato contiene la dirección y los datos de la instrucción que se está ejecutando, así cuando se efectúa una llamada (CALL) o una interrupción, el PC sabe donde debe regresar (mediante la instrucción RETURN, RETLW o RETFIE, según el caso) para continuar con la ejecución del programa.

Recuerda, sólo 8 llamadas "CALL", ten en cuenta las "INTERRUPCIONES".

.: Memoria de datos

Tiene dos zonas diferentes:

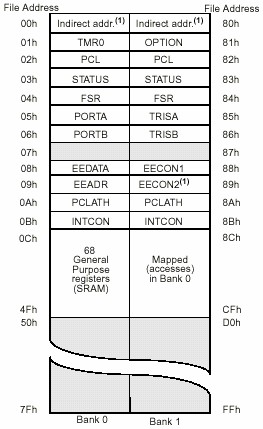

1. RAM estática ó SRAM: donde residen los Registros Específicos (SFR) con 24 posiciones de tamaño byte, aunque dos de ellas no son operativas y los Registros de Propósito General (GPR) con 68 posiciones. La RAM del PIC16F84A se halla dividida en dos bancos (banco 0 y banco 1) de 128 bytes cada uno (7Fh)

2. EEPROM: de 64 bytes donde, opcionalmente, se pueden almacenar datos que no se pierden al desconectar la alimentación.

O.k., ahora unas cuantas palabras finales y comenzamos con lo más emocionante.



R-Luis...
