  » E.Digital » Tutorial Básico (11 de 14)

.: Circuitos Monoestables.

Habrá que recordar de que se trata esto no...?

De acuerdo..., son aquellos que tienen un único nivel de salida estable. Para aclarar un poco las ideas... La mayoría de los edificios disponen de un pulsador que enciende momentáneamente las luces de los pasillos, transcurrido un cierto tiempo éstas se apagan. Conclusión; sólo disponen de un estado estable (apagado) y un estado metaestable (encendido). se entendió...?.

Bien, veamos el primero:

.: Monoestables sencillo

Primero lo básico, un monoestable sencillo con un inversor...

Considera inicialmente la entrada del inversor en nivel bajo a través de R y C, entonces su salida estará a nivel alto, ahora bien, un 1 lógico de poca duración en la entrada, hace que se cargue el capacitor y conmute el inversor entregando un 0 lógico en su salida, y este permanecerá en ese estado hasta que la descarga del capacitor alcance el umbral de histéresis de la compuerta y entonces conmutará y regresará a su estado inicial...

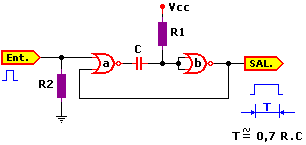

.: Monoestables con dos compuertas NOR

Fíjate que la compuerta b la puedes cambiar por un inversor...Tratemos ahora de interpretar su funcionamiento

Suponte que no existe señal en la entrada, entonces la compuerta b tiene su entrada a nivel "1" por intermedio de R1, y su salida a nivel "0", la cual alimenta una de las entradas de a. al estar ambas entradas de "a" a nivel "0" la salida de "a" estará a nivel "1". Como el capacitor C tiene sus dos extremos al mismo nivel no adquiere carga alguna.

Si entregas un impulso positivo a la entrada de a, su salida pasa inmediatamente a nivel "0" y C comienza a cargarse a través de R1, la entrada de b se hace 0 y su salida 1, como ésta realimenta la compuerta a la deja enganchada con su salida a 0.

Cuando la carga del capacitor alcanza el umbral de conmutación de "b" su salida pasa a 0 y la de a pasa a 1, esto hace que el capacitor se descargue a través de R1 y la línea de alimentación, dejando al circuito listo para un nuevo disparo.

.: Monoestables con dos inversores

La diferencia aquí, esta en que el gatillado se realiza durante la excursión negativa del pulso de entrada.

Como verás, estos circuitos disponen de algún método de realimentación y un capacitor que es quien retiene momentáneamente una determinada señal lógica en la entrada de alguna de las compuertas implicadas en el circuito...

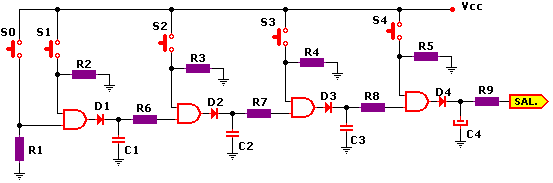

.: Cerradura con teclado electrónico

Lo mejor que se me pudo ocurrir para la aplicación de un monoestable fue una cerradura electrónica sencilla, aquí la puedes ver...

Ampliar

La secuencia para activar la salida es el orden en que están numerados los pulsadores, eso sí, nota que debes pulsar S0 y sin liberarlo activar S1, luego de eso puedes continuar con la secuencia correspondiente.

Los botones libres del teclado deberían ir unidos a un sistema de alarma o hacer que se desactive momentáneamente todo el sistema antes de ingresar un nuevo código, en fin tienes muchas opciones. En la salida deberás conectar un relé, un optoacoplador o algo por el estilo para accionar la cerradura electrónica.

En realidad la intención era darle una utilidad a los circuitos monoestables, y esta me pareció ideal

Los componentes utilizados son los siguientes:

D1 a D4 = 1N4148
R1 a R6 = 1k
R7 a R9 = 2k2
C1 a C3 = 1nf
C4 = 1000 uf / 16V
IC1 = CD4081
S1 a S5 = Teclado

Que lo disfrutes y hasta la próxima...!!!
