Es importante que tengas en claro las notaciones que deberás tomar en cuenta para poder interpretarlas, no son muchas.

.: NOTACION PARA NUMEROS

• Decimal : D'100'  ó  .100
• Hexadecimal  : H'64'  ó  0x64  ó  64
• Octal : O'144'
• Binario : B'01101100'
• ASCII : A'C'  ó  'C'

.: NOTACION PARA REGISTROS Y LITERALES

• w : Registro W, similar al acumulador, es el registro de trabajo.
• f  : Campo de 5 bits (fffff), contiene la dirección del banco de registros, que ocupa el banco 0 del área de datos. Direcciona uno de esos registros.
• k : Representa una constante de 8 bits.
• d : Bit del código OP de la instrucción. Selecciona el destino donde se guarda el resultado de una operación. Si d=0, el destino es W, y si d=1 el destino es f.
• b : Determina la posición de un bit dentro de un registro de 8 bits, (o sea, tomará valores entre 0 y 7)

.: SIMBOLOS

• [] : Opciones.
• ()  : Contenido.
• => : Se asigna a ...
• <> : Campo de bits de un registro.
• E : Pertenece al conjunto ...
• Label : Nombre de la etiqueta.
• TOS : Cima de la pila con 8 niveles en la gama media.
• PC : Contador de programa que direcciona la memoria de instrucciones.

.: FLAGS

Los Flags o banderas son marcadores, representados por bits dentro del registro STATUS, y son:

• Z   : Flag de cero, se pone a 1 cuando una operación lógica o aritmética da 0 (cero)como resultado. En cualquier otro caso se pone a 0.
• C   : Flag de Carry, se pone a 1 cuando la operación que le afecta sobrepasa el nivel de representación del procesador, en nuestro caso es de 8 BIT's , de esta manera si sumamos a 0b11111111 un 0b00000011 el resultado sería 0b00000010 y el BIT de Carry pasaría a 1.
• DC : Flag de carry del nibble inferior, este se comporta igual que el BIT de Carry, solo que el límite de representación son los 4 bits inferiores, de esta manera si tenemos 0b00001111 y sumamos 0b00000111, el resultado será 0b00010110 y el BIT de DC se pone a 1, el BIT de Carry estará a 0 al no superarse los 8 bits y el de Z a 0 al ser el número diferente de 0.

No te preocupes si te quedan dudas respecto a los FLAGS, éstas se aclararán a medida que vayas avanzando en el tutorial.

Ahora si, ya podemos empezar con el set de instrucciones:

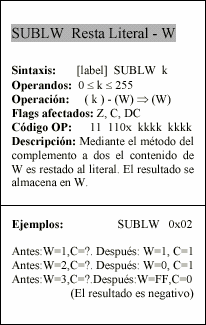

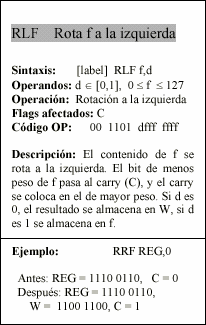

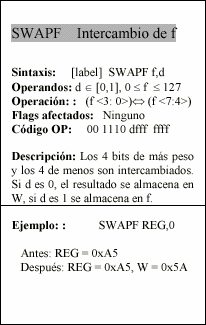

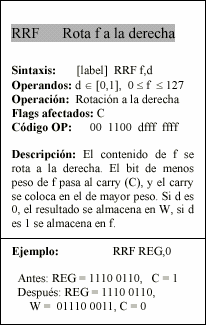

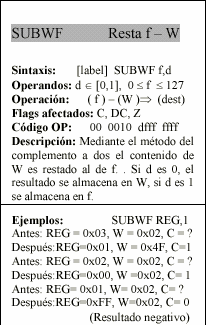

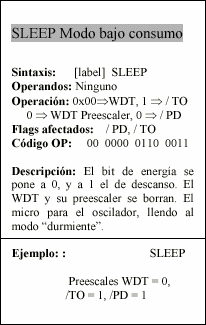

Ya veo que quieres el resumen de instrucciones, bueno aquí lo tienes...
